2023.08.24T/CECS 1189-2022裝配式混凝土結構檢測標準的發布，意味著建筑質量將在有效監督中得到進一步提高，同時也有效降低工程成本，減少資源浪費，保障生命安全，且對于提高社會效益和經濟效益發揮著重要作用。在裝配式混凝土建筑工程中，套筒灌漿飽滿度是決定預制外墻構建質量的重要指標。若灌漿飽滿度不達標，將直接影響橋梁、建筑物、隧道等外墻結構強度、力學性能、保溫能力、防滲能力等，因此套筒灌漿飽滿度的檢測至關重要。
在該標準附錄E 內窺法檢測技術里提到如何采用鉆孔內窺法，使用測量工業內窺鏡觀察并測量鋼筋套筒灌漿連接和鋼筋漿錨搭接灌漿飽滿度和鋼筋插入長度的相關檢測標準。
鉆孔內窺法的檢測設備及輔助工具包括內窺鏡、鉆孔設備、毛刷和氣吹等，并應符合下列規定：
1. 內窺鏡應符合現行標準《無損檢測儀器工業電子內窺鏡檢測儀》GB/T33886 的相關要求；
2. 內窺鏡應具有尺寸測量功能，可測量鏡頭與被測物表面選定點之間的距離以及測量選定點與選定平面之間的距離，測量允許誤差應為量程的±5%；
3. 內窺鏡的鏡頭及導線最大外徑不宜大于6mm，測量精度不應低于0.1mm，鏡頭應包括前視觀察鏡頭和側視測量鏡頭，測量鏡頭的有效量程不宜小于60mm；
4. 鉆孔設備的鉆頭直徑應保證所形成的檢測孔道直徑比內窺鏡的鏡頭及導線外徑之差不宜小于2mm ，且檢測孔道的直徑不應大于套筒出漿孔和灌漿孔的直徑。宜配備石工鉆頭和金工鉆頭。
古安泰三維測量內窺鏡采用雙目測量高清鏡頭，實時顯示清晰準確的高質量圖像，并可拍照以及錄像記錄檢測數據，以供進一步的分析和比對。三維測量功能可通過點對點、點對線、點對面、多線段、面積及周長等方式精確測量缺陷，同時還具備距離測量功能，可實時顯示鏡頭與被檢測物垂直距離。直/側視一體探頭可實現一鍵切換，也可采用更換直/側視鏡頭、直/側視管線方案，便于從不同方向觀察和測量。

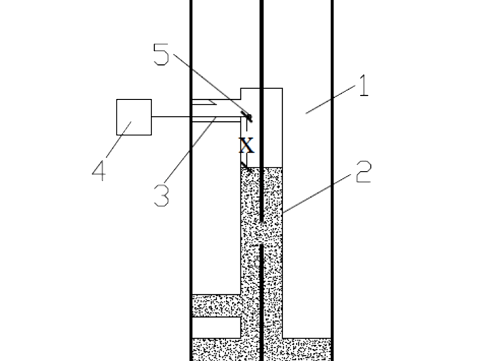

通過鉆孔內窺法操作時，先采用前視觀察鏡頭實時檢測鋼筋套筒灌漿飽滿度情況，再通過側視鏡頭測量，從預制構件出漿口中心伸入檢測孔道，或直接從套筒壁鉆孔位置伸入檢測孔道，到達套筒內腔后往下觀測得到灌漿料上表面到側視測量鏡頭拍攝端面之間的垂直距離，結合套筒尺寸計算灌漿飽滿度。在根據灌漿飽滿度數據來觀察和綜合評估混凝土結構的質量和穩定性。
此外還可通過內窺鏡法檢測鋼筋插入的長度。通過測量鋼筋插入末端與參照點的相對距離，判斷鋼筋插入長度是否符合設計要求。

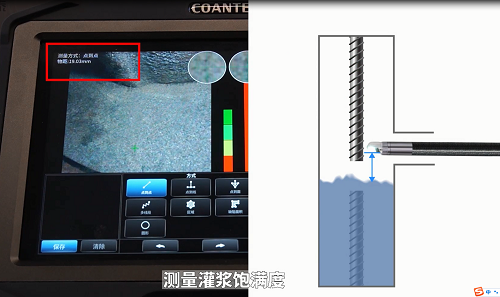

模擬側視鏡頭檢測灌漿飽滿度
注：以上部分資料來自上海市建筑科學研究院技術文獻、《DB32/T 3754-2020標準》、 《T/CECS 1189-2022標準》、 《裝配式混凝土結構預制外墻套筒灌漿飽滿度現場檢測研究》以及互聯網。
